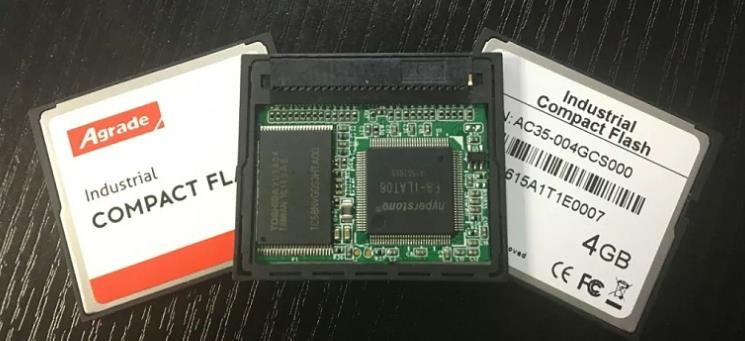

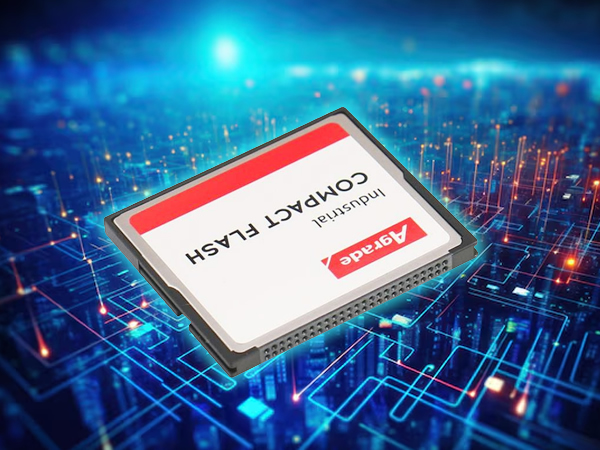

CF卡(CompactFlash)作为一种广泛应用于数码相机、PDA、MP3播放器及工控机等嵌入式系统中的大容量存储设备,其引脚定义及功能对于设备的兼容性和性能至关重要。CF卡通过其50个精密的针脚与主机或CF读卡器内部进行连接,这些针脚不仅承载着数据传输的重任,还涉及到电源供应、设备控制等多个方面。
CF卡的引脚定义主要分为三种模式:PC CARD MEMORY MODE(PCM模式)、PC I/O CARD MODE(PIO模式)以及TRUE IDE MODE(IDE模式)。每种模式下,引脚的功能和排列顺序均有所不同。
在PCM模式下,CF卡的引脚主要用于数据传输和设备控制。其中,D0至D15为数据引脚,负责数据的读写操作;A0至A10为地址引脚,用于选择存储单元的地址;CE1和CE2为片选引脚,用于设备的选择和控制;WE为写使能引脚,控制数据的写入操作;RDY/BSY为就绪/繁忙引脚,指示设备的当前状态;VCC和GND分别为电源和接地引脚,为CF卡提供必要的电能。
PIO模式与PCM模式类似,但在一些控制引脚上存在差异。例如,IOIS16引脚用于I/O接口的选择,SPKR和STSCHG引脚则分别用于音频输出和状态变化指示。
而在IDE模式下,CF卡的引脚定义更加复杂,因为该模式需要兼容IDE硬盘的接口标准。除了基本的数据和地址引脚外,IDE模式还引入了ATA SEL、INTRQ、IORDY等控制引脚,用于实现ATA设备的读写时序和中断请求等功能。此外,DASP和PDIAG等引脚则用于设备的诊断和性能监测。
值得注意的是,CF卡的引脚极易受到物理损伤,因此在插拔CF卡时应格外小心,避免针脚弯曲或折断。同时,为了确保CF卡的兼容性和稳定性,用户应选择符合CF卡规范的产品,并遵循正确的使用方法和维护步骤。
综上所述,CF卡的引脚定义是CF卡与主机或读卡器之间通信的桥梁,其正确性和稳定性对于设备的性能和兼容性至关重要。通过深入了解CF卡的引脚定义和功能,用户可以更好地选择和使用CF卡,以满足不同应用场景的需求。
